Mohol by byť automatický navíjací stroj inováciou, ktorú vaša dielňa na tesnenie potrebuje?

Sektor výroby priemyselných tesnení prechádza významnou transformáciou. S globálnym trhom s priemyselnými tesneniami v hodnote približne 12,8 miliardy USD v roku 2025 a predpokladá sa, že do roku 2034 dosiahne 21,08 miliardy USD s rastom CAGR 5,7 %, výrobcovia na celom svete čelia rastúcemu tlaku na škálovanie výroby pri zachovaní prísnych noriem kvality. Očakáva sa, že samotný ázijsko-pacifický región vzrastie zo 4,75 miliardy USD v roku 2025 na 6,43 miliardy USD do roku 2030 pri CAGR 6,3 %, čo naznačuje značný dopyt po tesniacich riešeniach v rafinérii, petrochemickom priemysle, chemickom spracovaní a výrobe energie.

Špirálovo vinuté tesnenia (SWG) zostávajú medzi najpoužívanejšími tesniacimi riešeniami pre príruby so zvýšeným čelom v náročných priemyselných aplikáciách. Pozostávajú zo striedajúcich sa vrstiev kovového vinutia (zvyčajne z nehrdzavejúcej ocele) a výplňového materiálu, ako je flexibilný grafit alebo polytetrafluóretylén (PTFE) navinutých do špirálovitého tvaru, ktoré ponúkajú vynikajúcu obnovu kompresie a tesniaci výkon v širokom rozsahu teplôt a tlakov.

Dosiahnutie konzistentnej kvality tesnenia si však vyžaduje viac ako len základné možnosti navíjania. Mnohé dielne sa naďalej spoliehajú na manuálne alebo poloautomatické procesy navíjania, čo vedie k variabilite hustoty navíjania, distribúcie plniva a celistvosti konečného produktu. To vyvoláva dôležitú otázku pre výrobcov tesnení: Mohol by byť automatický navíjací stroj vylepšením, ktoré vaša dielňa na tesnenia potrebuje?

Pochopenie základných výziev vo výrobe špirálovo vinutých tesnení

Pred skúmaním riešení automatizácie je nevyhnutné porozumieť kľúčovým bolestivým bodom, ktoré trápia tradičné výrobné operácie tesnení. Výrobní manažéri a operátori dielní neustále hlásia tieto výzvy:

Nekonzistencie manuálneho navíjania

Procesy ručného navíjania vnášajú do výroby tesnení značnú variabilitu. Napätie aplikované na kovové pásy, hustota výplňového materiálu a rovnomernosť stúpania vinutia sa môžu medzi operátormi dramaticky líšiť a dokonca aj medzi dávkami vyrobenými tým istým operátorom. Podľa technickej literatúry súčasná kvalita výroby špirálovo vinutých tesnení často nedosahuje priemyselné štandardy, pričom rôzne plnivá vykazujú rôzne mechanické a tesniace vlastnosti v závislosti od presnosti výroby.

Výskum ukázal, že hustota vinutia významne ovplyvňuje správanie tesnenia. Kompresné testy nemusia nevyhnutne priamo korelovať s optimálnou tesniacou schopnosťou špirálovo vinutých tesnení – konzistentné parametre vinutia sú rozhodujúce pre dosiahnutie spoľahlivého výkonu v rámci výrobných šarží.

Kontrola kvality a dodržiavanie predpisov

Dodržiavanie medzinárodných noriem ako ASME B16.20, ASME B16.5, BS1560 a ASME B16.47 je povinné pre tesnenia používané v kritických aplikáciách, ako sú ropovody a plynovody, rafinérie a chemické závody. Súlad vyžaduje zdokumentovanú hrúbku pásu (zvyčajne 0,15–0,25 mm), kontrolované stúpanie vinutia a správny výber materiálu pre vnútorné a vonkajšie vodiace krúžky.

Manuálne operácie sťažujú dôslednú dokumentáciu a sledovanie týchto parametrov. Každé tesnenie vyžaduje overenie hrúbky výplne, hustoty vinutia a integrity bodového zvárania – úlohy, ktoré sú čoraz náročnejšie na čas, keď sa objem výroby zvyšuje.

Intenzita práce a medzery v zručnostiach

Tradičná výroba špirálovo vinutých tesnení si vyžaduje skúsených operátorov, ktorí rozumejú nuansám podávania kovových pásov, manipulácii s prídavným materiálom a kontrole napätia. Krivka učenia je strmá a skúsený personál je čoraz ťažšie nájsť, pretože pracovná sila vo výrobe starne. Poloautomatické navíjacie stroje často nedokážu merať priemer alebo počet závitov, nedokážu nastaviť napnutie oceľového pásu a v konečnom dôsledku ohrozujú kvalitu produktu.

Okrem toho v hlavných výrobných regiónoch naďalej rastú mzdové náklady. Dielne, ktoré nedokážu zlepšiť produktivitu na operátora, čelia klesajúcim ziskovým maržiam, aj keď dopyt na trhu rastie.

Ako automatizácia transformuje výrobu špirálovo vinutých tesnení

Automatické navíjacie stroje systematicky riešia každú z týchto výziev. Moderné automatické navíjacie stroje na špirálovo vinuté tesnenia obsahujú funkcie, ktoré zásadne menia výrobné možnosti.

Presné riadenie prostredníctvom programovateľných systémov

Pokročilé automatické navíjacie stroje využívajú programovateľné logické ovládače (PLC) alebo počítačové systémy numerického riadenia (CNC) na riadenie každého aspektu procesu navíjania. Operátor zadá cieľové rozmery, parametre hustoty plniva a nastavenia rýchlosti navíjania – a stroj vykoná celú sekvenciu automaticky.

- Kontrola priemeru: Plne automatické navíjacie stroje poskytujú presné zariadenia na kontrolu vonkajšieho priemeru, ktoré zlepšujú stabilitu kvality produktu. Operátori jednoducho naložia suroviny, zadajú požadované údaje a množstvo tesnení a stroj automaticky podáva grafitovú výplň a oceľovú obruč na dokončenie výroby.

- Automatizácia bodového zvárania: Moderné automatické navíjacie stroje obsahujú funkcie automatického bodového zvárania, ktoré zaisťujú konzistentné umiestnenie a prenikanie zvaru, čím sa eliminuje hlavný zdroj manuálnej variability.

- Optimalizácia podávania plniva: Novo navrhnuté vodiace komponenty pre grafitové plnivo pomáhajú dosiahnuť dokonalú povrchovú úpravu tesnenia na oboch stranách a zaisťujú rovnomernú distribúciu plniva počas celého procesu navíjania.

Zvýšenie produktivity z prevádzky viacerých strojov

Jednou z najpresvedčivejších výhod automatických navíjacích strojov je ich schopnosť umožniť dohľad nad viacerými strojmi. Jeden operátor môže súčasne dohliadať na viacero automatických navíjacích strojov, čím sa dramaticky zvyšuje výkon za hodinu práce. Niektoré automatické konfigurácie strojov so špirálovým tesnením umožňujú jednému operátorovi monitorovať päť strojov súčasne, pričom rýchlosť výroby dosahuje pri štandardných veľkostiach len 12 sekúnd na kus.

V prípade tesnení s väčším priemerom riešia automatické horizontálne navíjacie stroje vybavené servomotormi na pohon tvarovacích valcov hlavný problém rovinnosti tesnenia – bežný problém pri výrobe veľkých špirálovo vinutých tesnení. Tieto stroje automaticky kontrolujú veľkosť tesnenia, vykonávajú bodové zváranie a rezajú oceľovú obruč bez zásahu operátora počas výrobného cyklu.

Konzistentnosť naprieč výrobnými šaržami

Keď dielňa prejde na automatické navíjacie zariadenie, variabilita medzi jednotlivými šaržami sa dramaticky zrúti. Rovnaký program vytvára vždy rovnaký výsledok – či už stroj používa jedno tesnenie alebo tisíc. Táto konzistencia je obzvlášť cenná pre dielne na výrobu tesnení, ktoré dodávajú priemyselné odvetvia s prísnymi požiadavkami na kvalitu, vrátane:

- Spracovanie a rafinácia uhľovodíkov

- Petrochemické spracovanie

- Chemická výroba

- Výroba energie

- Buničina a papier

- Prieskum a preprava ropy a zemného plynu

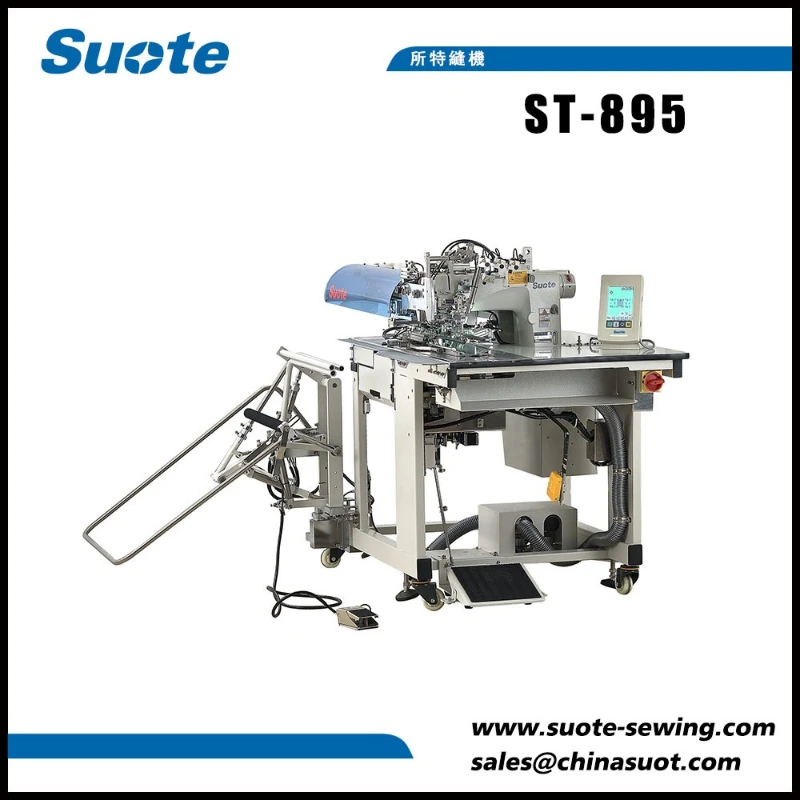

OSUOTE(Zhejiang Suote Sewing Machine Mechanism Co., Ltd.), inžiniersky prístup k presnej výrobe sa vzťahuje na viaceré produktové rady. Spoločnosť sídli v meste Yueqing v provincii Zhejiang v Číne a pôsobí v zariadení s rozlohou 40 000 metrov štvorcových, ktoré bolo založené v roku 2000 a vyvinula špecializované strojové zariadenia s dlhoročnými výrobnými skúsenosťami. Rovnaký záväzok k presnej automatizácii, ktorý poháňa ichAutomatický vreckový zvárací stroj Hlava s dvojitým ihlovým stehominformuje o ich prístupe k zariadeniam na výrobu tesnení. Systémy kontroly kvality spoločnosti a neustále inovácie sa zameriavajú na podporu workshopov, ktoré hľadajú spoľahlivé automatizované riešenia.

Stručný prehľad technických špecifikácií

Pochopenie schopností stroja je nevyhnutné pri hodnotení, či automatický navíjací stroj vyhovuje vašim špecifickým výrobným požiadavkám. Zatiaľ čo rôzni výrobcovia ponúkajú rôzne konfigurácie, nasledujúca tabuľka uvádza kľúčové technické parametre typické pre moderné automatické špirálovo vinuté stroje na navíjanie tesnení:

Tieto špecifikácie demonštrujú, že automatické navíjacie stroje nie sú len postupnými vylepšeniami oproti manuálnym metódam – predstavujú zásadný posun vo výrobnej kapacite. Schopnosť vyrábať tesnenia s konzistentnou hustotou vinutia, presným riadením priemeru a automatickým bodovým zváraním premieňa to, čo môžu dielne dosiahnuť.

Priemyselné aplikácie zvyšujú dopyt po automatizácii

Špirálovo vinuté tesnenia nachádzajú uplatnenie v pozoruhodne širokom spektre priemyselných odvetví. Pochopenie týchto aplikácií pomáha dielňam na výrobu tesnení oceniť trhové príležitosti dostupné s automatizovanými výrobnými schopnosťami.

Ropa a plyn

Ropný a plynárenský priemysel predstavuje jedného z najväčších spotrebiteľov špirálovo vinutých tesnení. Tieto tesnenia sa vo veľkej miere používajú v rafinériách, zariadeniach na spracovanie zemného plynu, na pobrežných plošinách a potrubných spojeniach. Sú ideálne pre aplikácie na spracovanie a rafináciu uhľovodíkov, kde je kontrola úniku kritická a prevádzkové prostredie je agresívne.

Špirálovo vinuté tesnenia sa už dlho používajú ako tesniace prvky v rafinériách, chemických závodoch, plynárenských zariadeniach, úpravniach vody a všeobecnej stavbe potrubí. Pre tieto aplikácie má stála kvalita tesnenia priamy vplyv na bezpečnosť, súlad so životným prostredím a prevádzkovú dobu prevádzky.

Chemické a petrochemické spracovanie

Chemické závody vyžadujú tesnenia, ktoré odolajú korozívnym médiám, širokým teplotným rozsahom a kolísaniu tlaku. Špirálovo vinuté tesnenia vyrobené s vinutím z nehrdzavejúcej ocele 316L a flexibilným grafitovým alebo PTFE plnivom poskytujú vynikajúcu tesnosť, tepelnú odolnosť a chemickú odolnosť v rôznych kvapalinách. Použitie nehrdzavejúcej ocele 316SS so zvýšenou odolnosťou proti korózii je ideálne pre drsné prostredie typické pre ropné, plynárenské, petrochemické a chemické prevádzky.

Generovanie energie

Od konvenčných tepelných elektrární až po jadrové zariadenia hrajú tesnenia rozhodujúcu úlohu v parných systémoch, chladiacich okruhoch a hraniciach kontajnmentu. Špirálovo vinuté tesnenia poskytujú obnovenie kompresie potrebné na udržanie tesnení počas tepelných cyklov, vďaka čomu sú nevyhnutné pri aplikáciách výroby energie.

Jedlo a nápoje

Dokonca aj zariadenia na spracovanie potravín a výrobu nápojov využívajú špirálovo vinuté tesnenia, najmä v parných systémoch, výmenníkoch tepla a sanitárnych potrubiach, kde je integrita tesnenia nevyhnutná pre kvalitu a bezpečnosť produktu.

Znalosť materiálov: výber nehrdzavejúcej ocele a plniva

Prevádzkovatelia dielní, ktorí zvažujú investíciu do automatického navíjacieho stroja, by mali rozumieť materiálom, ktoré budú spracovávať. Výkon špirálovo vinutého tesnenia do značnej miery závisí od vhodného výberu materiálu pre kovové vinutie aj výplň.

Kovové navíjacie materiály

Nerezová oceľ 316L je bežný vinutý materiál pre špirálovo vinuté tesnenia, ktorý ponúka teplotnú odolnosť od -150 °F do 1400 °F (-100 °C až 760 °C). Kovový pás má typicky tvar V alebo W, navinutý spolu s nekovovým plnivom prostredníctvom laminácie a špirálového vinutia, s bodovým zváraním na koncoch na upevnenie konštrukcie.

Výplňové materiály

Pružný grafit a PTFE predstavujú dva primárne výplňové materiály používané v špirálovo vinutých tesneniach. Každý z nich ponúka odlišné výhody:

Pre dielne, ktoré chcú integrovať presnú automatizáciu do svojich výrobných operácií,SUOTEinžinierska odbornosť poskytuje základ. Rovnaká presnosť, ktorá charakterizuje anAutomatický vreckový zvárací stroj Hlava s dvojitým ihlovým stehomsa rozširuje na automatizované riešenia vinutia určené na výrobu tesnení. Každý automatický vreckový zvárací stroj s dvojitou ihlou s viazaným stehom vyrobený spoločnosťou SUOTE odráža záväzok spoločnosti ku kontrole kvality a neustálym inováciám. Či už ide o konfiguráciu automatického vreckového zváracieho stroja s dvojitou ihlou s uzamykateľným stehom pre odevné aplikácie alebo prispôsobenie podobných princípov automatizácie pre navíjanie tesnení, základná inžinierska disciplína zostáva konzistentná.

Často kladené otázky

Aké konkrétne zlepšenia kvality môže priniesť automatický navíjací stroj v porovnaní s ručným navíjaním?

Automatické navíjacie stroje poskytujú merateľné zlepšenia kvality vo viacerých dimenziách. Po prvé, eliminujú operátorom vyvolanú variabilitu napätia vinutia – rovnaký program aplikuje rovnaké napätie na každé tesnenie. Po druhé, zaisťujú rovnomernú distribúciu plniva prostredníctvom riadených podávacích mechanizmov, čím zabraňujú vzniku dutín alebo nadmernej koncentrácie, ktorá je bežná pri manuálnych operáciách. Po tretie, automatické bodové zváranie vytvára konzistentné umiestnenie a prienik zvaru, čím sa znižuje riziko odvinutia tesnenia počas prevádzky. Výskum ukazuje, že hustota vinutia výrazne ovplyvňuje správanie tesnenia a automatické systémy udržujú optimálnu hustotu počas celej výroby. Okrem toho môžu moderné automatické stroje s riadením PLC ukladať výrobné parametre pre každý typ tesnenia, čo umožňuje rýchle a opakovateľné zmeny medzi rôznymi špecifikáciami. Pre dielne dodávajúce odvetviam s prísnymi požiadavkami na kvalitu podporuje sledovateľnosť dokumentácie poskytovanú automatizovanými systémami aj súlad s normami ako ASME B16.20.

Ako sa rýchlosť výroby automatického navíjacieho stroja premieta do skutočného dielenského výstupu?

Špecifikácie výrobnej rýchlosti sa musia interpretovať v kontexte celkových dielenských operácií. Typický automatický navíjací stroj vyrobí štandardné 2" špirálovo vinuté tesnenie ANSI za približne 12 sekúnd, pričom 6" tesnenia vyžadujú 18-30 sekúnd v závislosti od konfigurácie stroja. Najvýraznejšie zvýšenie produktivity však pochádza z prevádzky viacerých strojov. Jeden operátor môže súčasne dohliadať na päť automatických navíjacích strojov, čím sa znížia náklady na prácu na tesnenie až o 80 % v porovnaní s manuálnymi konfiguráciami s jedným operátorom na stroj. Stroje pokračujú vo výrobe bez zásahu operátora medzi cyklami, čo znamená, že jediná osemhodinová zmena dokáže vyrobiť tisíce štandardných tesnení. V prípade tesnení s veľkým priemerom presahujúcim 500 mm si horizontálne navíjacie stroje so servomotorovým pohonom zachovávajú produktivitu pri riešení problémov s rovinnosťou, ktoré si zvyčajne vyžadujú prepracovanie pri ručnej výrobe. Workshopy by mali pri výpočte návratnosti investícií do automatizácie zvážiť čas cyklu aj efektivitu práce.

Aké sú kľúčové úvahy pri výbere automatického navíjacieho stroja pre dielňu, ktorá vyrába tesnenia rôznych veľkostí?

Proces výberu pre dielne manipulujúce s rôznymi špecifikáciami tesnení by malo riadiť niekoľko faktorov. Rozsah priemerov je prvoradým hľadiskom – štandardné vertikálne navíjacie stroje sa zvyčajne prispôsobia 15 mm až 500 mm, čo je dostatočné pre väčšinu priemyselných veľkostí prírub až do ANSI 20". Dielne vyrábajúce väčšie priemery až do 1600 mm by mali zvážiť horizontálne konfigurácie. Dôležité sú aj možnosti manipulácie s materiálom: overte si, že stroj dokáže spracovať predtvarované pásy z nehrdzavejúcej ocele vo forme palacinky a systém kontroly plochých pások 5 kilogramov by mal umožňovať rýchle zmeny z cievky. medzi rôznymi typmi tesnení, ideálne s dotykovým ovládaním a ukladaním programov pre často vyrábané špecifikácie V dielňach, ktoré vyrábajú tesnenia s vnútornými krúžkami aj bez vnútorných krúžkov, skontrolujte, či stroj podporuje obe konfigurácie.

Integrácia s prevádzkou dielne

Implementácia automatických navíjacích strojov si vyžaduje premyslenú integráciu do existujúcich dielenských pracovných postupov. Nasledujúce úvahy pomáhajú zabezpečiť úspešné prijatie:

Plánovanie podlahových priestorov

Štandardné automatické navíjacie stroje zvyčajne zaberajú približne 1 200 × 900 × 1 750 mm až 1 400 × 1 050 × 1 650 mm podlahovej plochy. Konfigurácie s viacerými strojmi vyžadujú dostatočný priestor na pohyb operátora medzi jednotkami, skladovanie surovín a zber hotových tesnení. Priestorová efektívnosť automatických strojov je však vo všeobecnosti lepšia ako pri manuálnych pracovných staniciach pri porovnaní výkonu na jednotku.

Požiadavky na školenie

Zatiaľ čo automatické navíjacie stroje znižujú závislosť na vysoko kvalifikovaných navíjačkách, operátori stále vyžadujú školenie v oblasti nastavenia programu, nakladania materiálu, overovania kvality a základnej údržby. Väčšina výrobcov poskytuje komplexné školiace programy pokrývajúce tieto aspekty. Krivka učenia je podstatne kratšia ako pri ovládaní manuálneho navíjania, čo umožňuje dielňam rýchlejšie nasadzovať nových operátorov.

Integrácia zabezpečenia kvality

Automatické stroje uľahčujú integrované zabezpečenie kvality. Uložením výrobných parametrov a automatickým zaznamenávaním údajov o navíjaní každého tesnenia môžu dielne poskytnúť zákazníkom zdokumentovanú sledovateľnosť, s ktorou sa manuálne operácie nedokážu vyrovnať. Táto schopnosť je čoraz cennejšia pri dodávaní projektov, ktoré vyžadujú úplné materiálové a výrobné certifikácie.

Úloha presnej výroby vo vývoji dielní na tesnenia

Priemysel výroby tesnení sa vyvíja smerom k väčšej automatizácii, poháňaný požiadavkami zákazníkov na konzistentnú kvalitu, regulačnými požiadavkami na dokumentáciu a konkurenčným tlakom na zlepšenie produktivity. Dielne, ktoré sa aj naďalej spoliehajú na metódy ručného navíjania, budú mať čoraz väčší problém konkurovať automatizovaným prevádzkam, ktoré vyrábajú vynikajúce produkty pri nižších jednotkových nákladoch.

SUOTEpredstavuje príklad schopnosti presnej výroby, na ktorú sa môžu dielne zaoberajúce sa tesneniami odvolávať pri zvažovaní partnerov v oblasti automatizácie. Špecializácia spoločnosti na automatizované stroje, podporovaná zariadením s rozlohou 40 000 metrov štvorcových a dlhoročnými výrobnými skúsenosťami, dokazuje, ako špecializovaná inžinierska pozornosť vytvára spoľahlivé zariadenia. Či už skúmanie anAutomatický vreckový zvárací stroj Hlava s dvojitým ihlovým stehompri odevných aplikáciách alebo pri skúmaní riešení automatizovaného navíjania tesnení zostáva základný princíp konštantný: presná automatizácia zlepšuje konzistenciu, znižuje variabilitu a zlepšuje celkovú výrobnú kapacitu.

Záver

Vráťme sa k otázke položenej na začiatku – Mohol by byť automatický navíjací stroj vylepšením, ktoré vaša dielňa na tesnenia potrebuje? -odpoveď závisí od konkrétnych okolností v dielni. Pre väčšinu komerčných výrobcov tesnení slúžiacich náročným priemyselným zákazníkom však dôkazy silne podporujú automatizáciu.

Trh rastie. Predpokladá sa, že celosvetový dopyt po priemyselných tesneniach sa do roku 2034 podstatne zvýši, pričom špirálovito vinuté tesnenia zostanú ústredným bodom pri tesniacich aplikáciách v oblasti ropy a zemného plynu, chemického spracovania a výroby energie. Požiadavky na kvalitu sú čoraz prísnejšie. Normy ASME špecifikujú presné parametre pre hrúbku pásu, stúpanie vinutia a hustotu plniva, ktoré automatické stroje neustále dosahujú. Pracovné výzvy sa zintenzívňujú. Kvalifikovaní navíjači odchádzajú do dôchodku a novým operátorom trvá mesiace, kým dosiahnu prijateľnú úroveň produktivity pomocou manuálnych metód.

Automatické navíjacie stroje riešia všetky tieto výzvy a zároveň poskytujú ďalšie výhody: zdokumentovanú sledovateľnosť kvality, znížené prepracovanie, nižšie náklady na pracovnú silu na jednotku a možnosť škálovať výrobu bez primeraného nárastu počtu zamestnancov.

Pre vedúcich dielní, ktorí hodnotia tento upgrade, sa odporúča začať dôkladnou analýzou aktuálnych výrobných údajov. Vypočítajte aktuálnu mieru odmietnutia, priemernú rýchlosť výroby, mzdové náklady na tesnenie a sťažnosti zákazníkov na kvalitu. Porovnajte tieto čísla s typickými zlepšeniami, ktoré uviedli dielne, ktoré zautomatizovali svoje navíjacie operácie. Rozdiel medzi manuálnym a automatickým výkonom je často dostatočne veľký na to, aby odôvodnil investíciu v predvídateľnom časovom rámci.

Krajina výroby tesnení sa mení. Workshopy, ktoré zahŕňajú automatizáciu, budú umiestnené tak, aby zachytili rastúci dopyt na trhu s konzistentnou kvalitou a konkurencieschopnými cenami. Tie, ktoré odkladajú, riskujú, že zostanú pozadu, pretože zákazníci čoraz viac špecifikujú automatizovanú výrobu pre kritické tesniace aplikácie.
